20. HPM5E00EVK Web 控制系统
20.1. 概述
HPM5E00EVK Web 控制系统是一个基于HPMicro HPM5E00 RISC-V微控制器的嵌入式Web服务器项目。该项目通过USB RNDIS虚拟网卡技术,实现了无需外部网络连接即可通过浏览器访问和控制开发板的功能。
20.2. 依赖 SDK版本V1.10.0
20.2.1. 主要特性
USB RNDIS网络 - 通过USB实现虚拟以太网连接,即插即用
嵌入式Web服务器 - 基于Mongoose的轻量级HTTP服务器
实时控制界面 - 使用Preact构建的现代化Web UI
数字量输入监控 - 实时显示6路按键状态
数码管显示控制 - 通过Web界面控制单个8段数码管
RESTful API - 提供标准化的HTTP API接口
20.2.2. 技术架构
后端 (web_server/)
RTOS: FreeRTOS
网络协议栈: LwIP (轻量级TCP/IP协议栈)
USB协议: CherryUSB RNDIS设备类
Web服务器: Mongoose (嵌入式HTTP服务器)
外设控制: EUI (扩展用户接口) - 数码管和按键矩阵
前端 (web_app/)
框架: Preact (轻量级React替代方案)
构建工具: Vite
样式: Tailwind CSS
打包方式: 构建后转换为C数组嵌入固件
20.3. 项目结构
HPM5E00-Web/
├── web_server/ # 嵌入式服务器代码
│ ├── app/ # 应用主程序
│ │ ├── main.c # 程序入口
│ │ ├── init.c/.h # 硬件和网络初始化
│ │ ├── tasks.c/.h # FreeRTOS任务管理
│ │ └── interrupts.c/.h # 中断服务程序
│ ├── button/ # 按键和数码管控制
│ │ └── button.c/.h # EUI外设驱动
│ ├── net/ # 网络服务
│ │ └── net.c/.h # Mongoose HTTP服务器和API
│ ├── rndis/ # USB RNDIS设备
│ │ └── cdc_rndis_device.c/.h
│ ├── fs/ # 嵌入式文件系统
│ │ └── packed_fs.c # 打包的前端资源
│ ├── config/ # 配置文件
│ │ ├── FreeRTOSConfig.h
│ │ ├── lwipopts.h # LwIP配置
│ │ └── mongoose_config.h
│ └── common/ # 公共组件
│ ├── arch/ # LwIP架构适配
│ ├── dhcp-server/ # DHCP服务器
│ ├── dns-server/ # DNS服务器
│ └── mongoose/ # Mongoose源码
├── web_app/ # Web前端应用
│ ├── src/
│ │ ├── app.jsx # 应用主组件
│ │ ├── pages/
│ │ │ └── Welcome.jsx # 主页面
│ │ └── assets/ # 静态资源
│ ├── dist/ # 构建输出目录
│ └── package.json
├── tools/ # 工具脚本
│ ├── build_and_pack_full.bat # 一键构建和打包脚本
│ └── make_packed_fs.py # 前端资源打包工具
└── doc/ # 文档
20.4. 快速开始
20.4.1. 硬件要求
HPM5E00EVK 开发板
USB数据线(连接到PC)
(可选)调试器(用于固件烧录和调试)
20.4.2. 软件要求
后端开发
Segger Embedded Studio (SES)
HPM SDK v1.10.0
CMake 3.13+
前端开发
Node.js 16+
npm 或 yarn

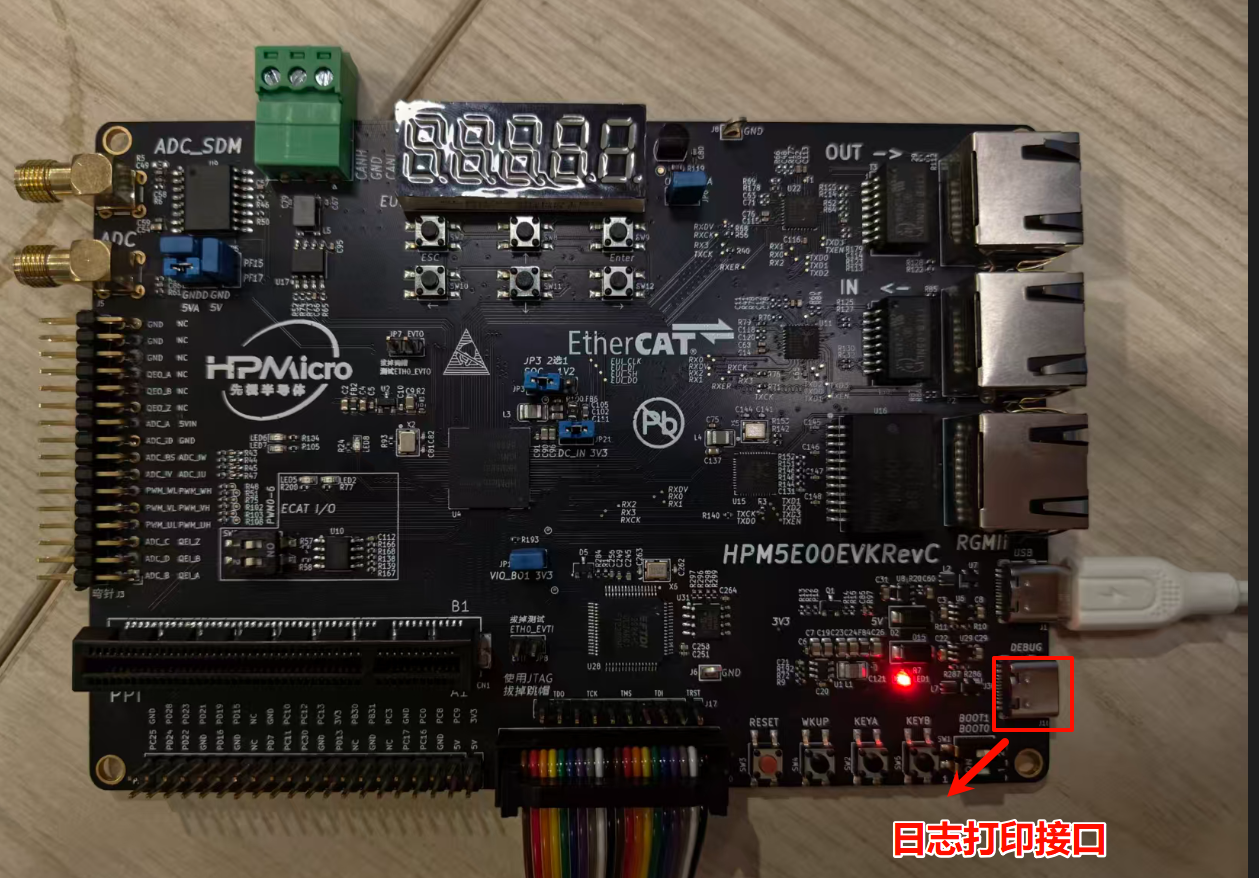

20.4.3. 开发板连接方式

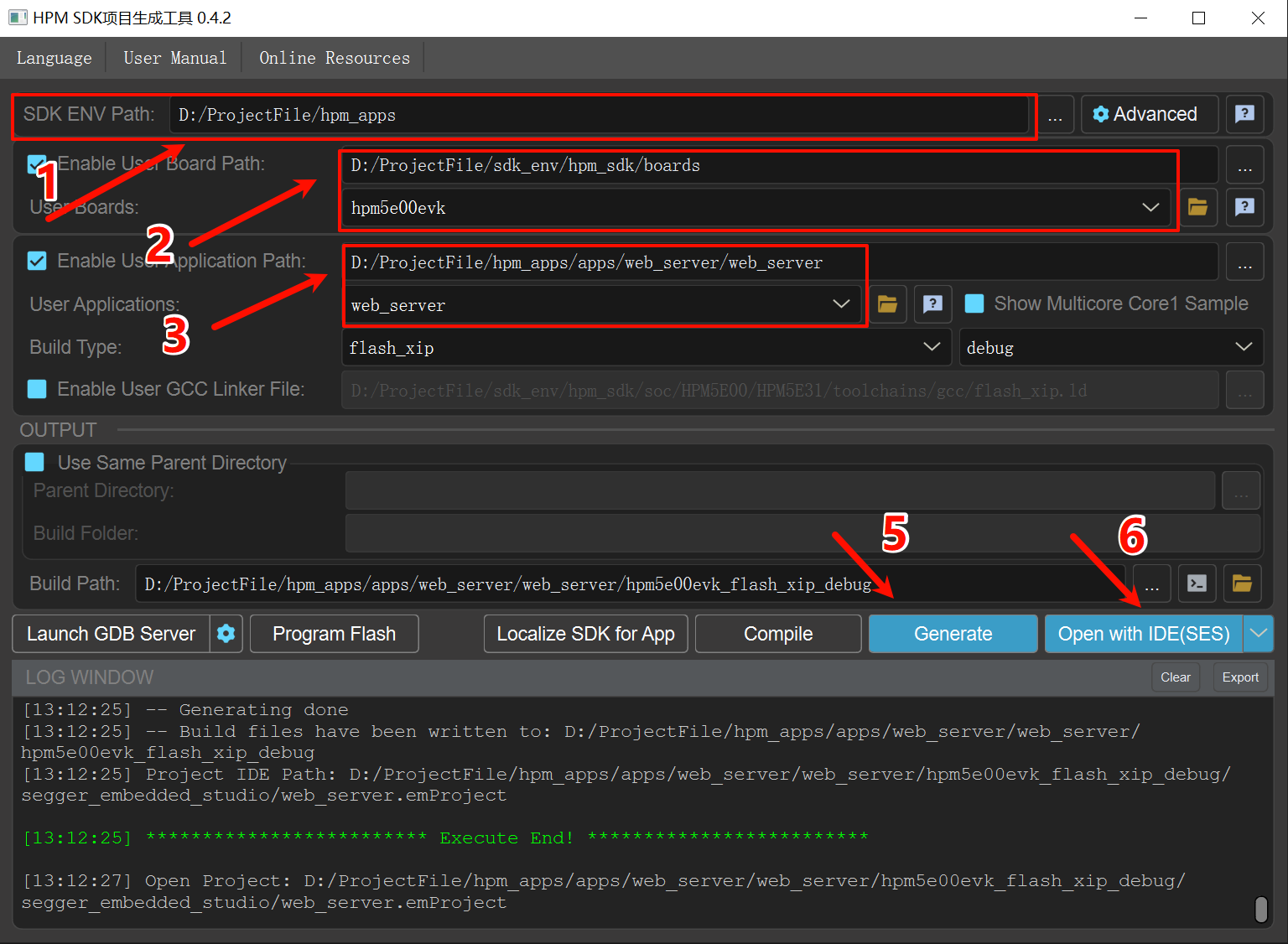

20.4.4. 构建项目
20.4.5. 编译和运行

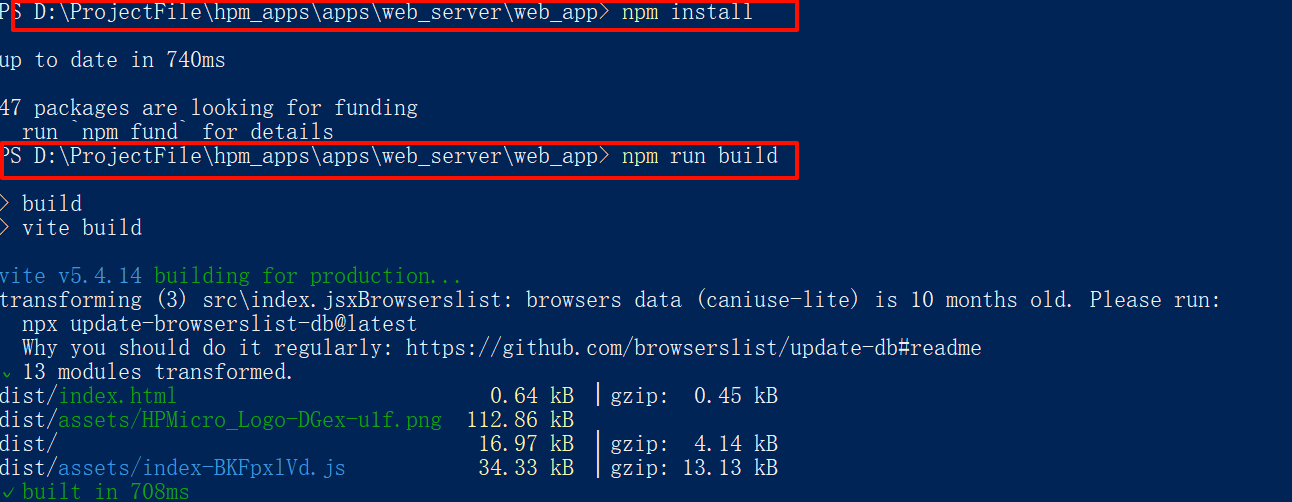

20.4.5.1. 1. 构建前端应用
在web_app文件夹下右键，打开windows powershell
npm install
npm run build

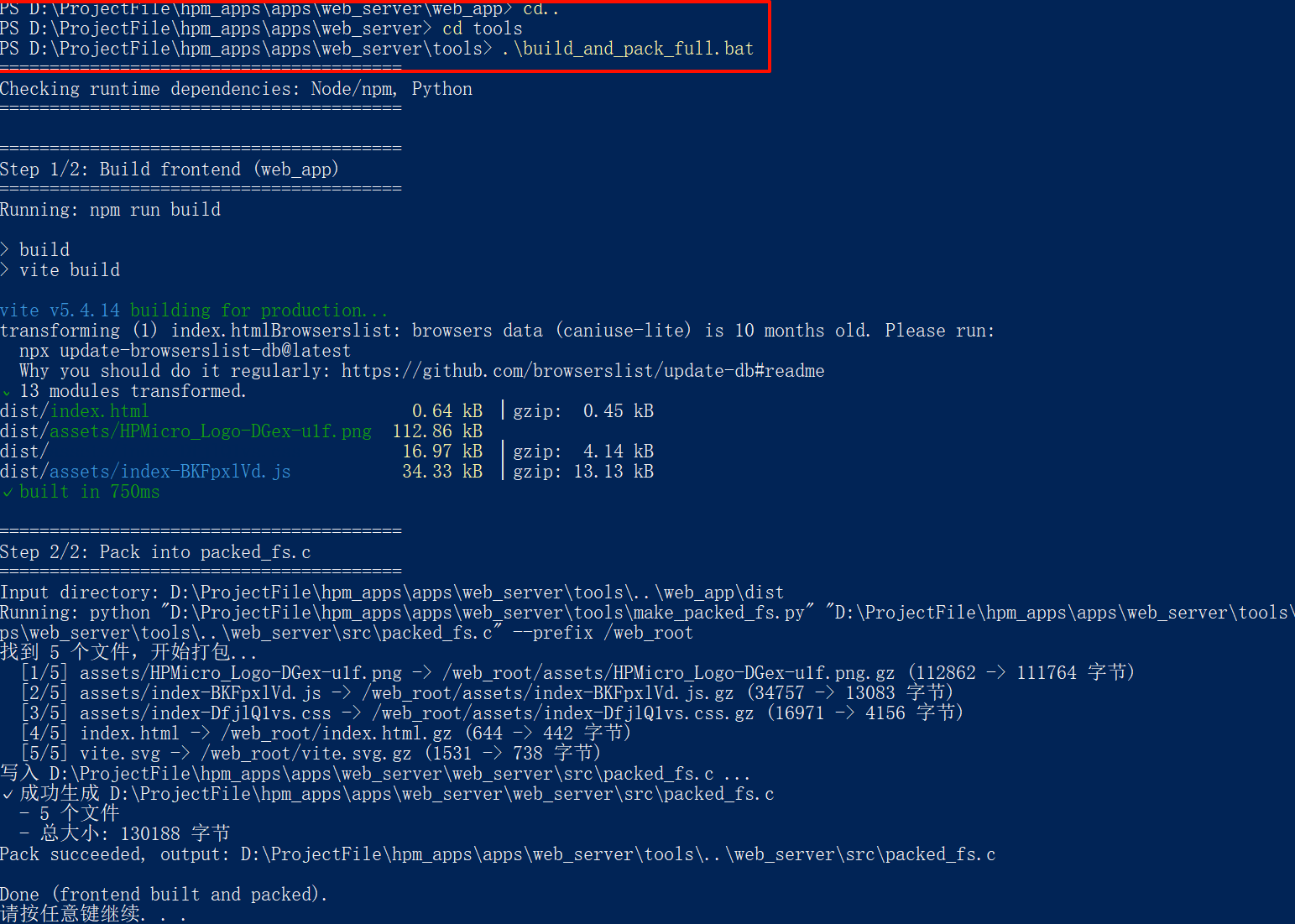

20.4.5.2. 2. 打包前端资源到C文件
使用一键脚本:
cd ..
cd tools
build_and_pack_full.bat
20.4.5.3. 3. 编译固件
使用SES打开项目:
20.4.5.4. 4. 烧录和运行
将固件烧录到HPM5E00EVK开发板
通过USB连接开发板到PC,注意要连接到USB口，debug口用于日志打印
PC会识别出虚拟网卡并自动获取IP地址(192.168.7.x)
打开浏览器访问:
http://192.168.7.1:8000
20.5. 运行现象
20.5.1. 串口日志

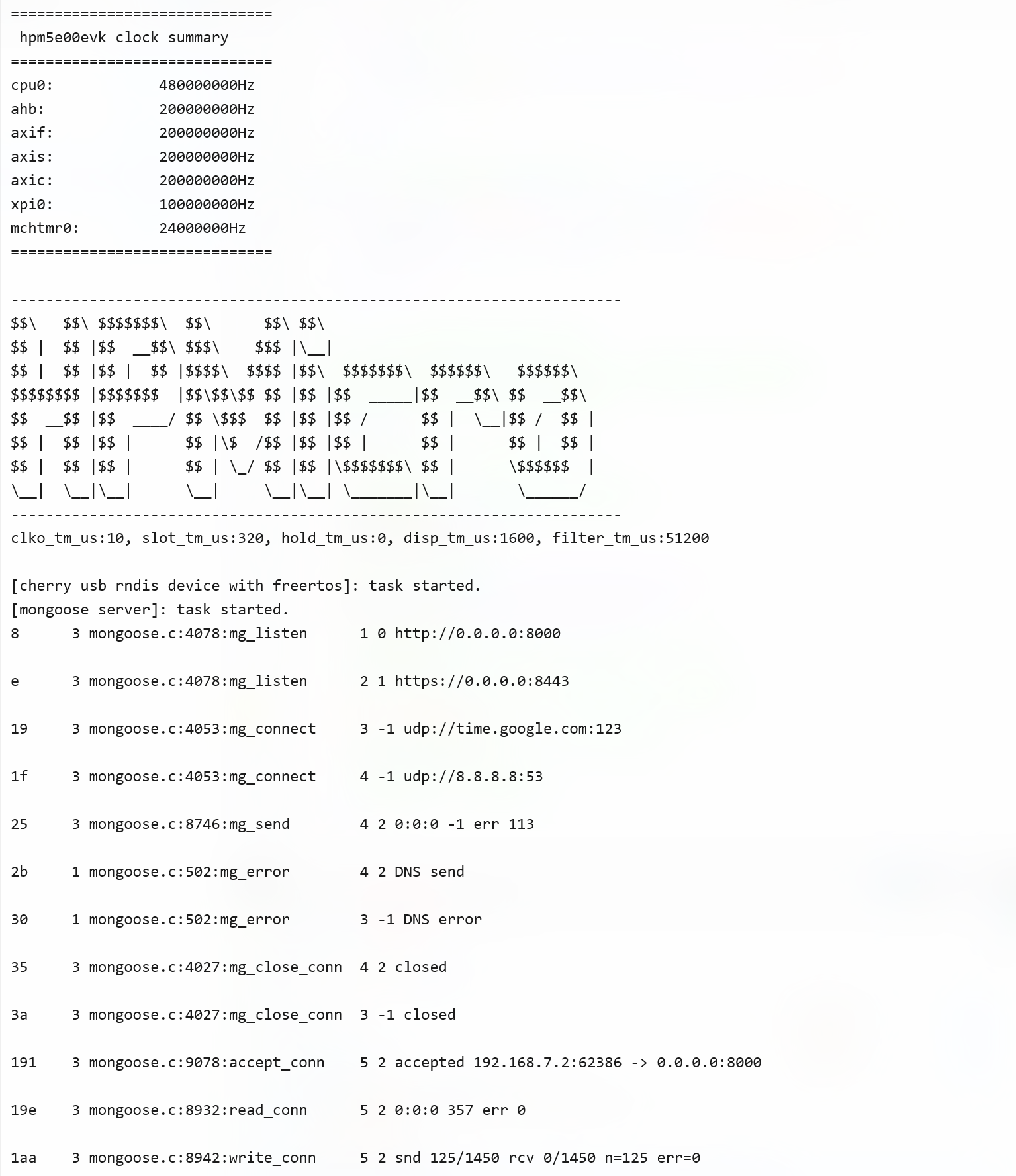

未打开web页面串口日志

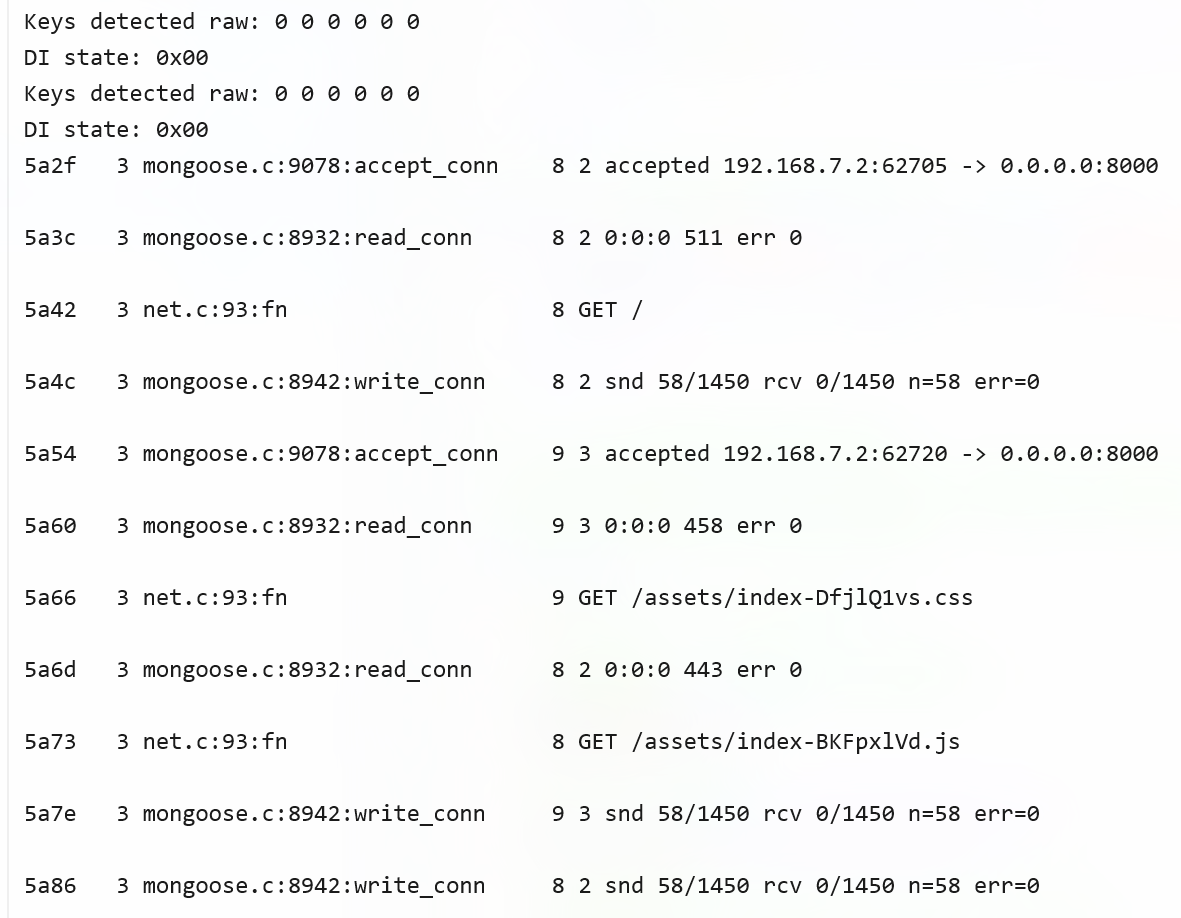

打开web页面串口日志

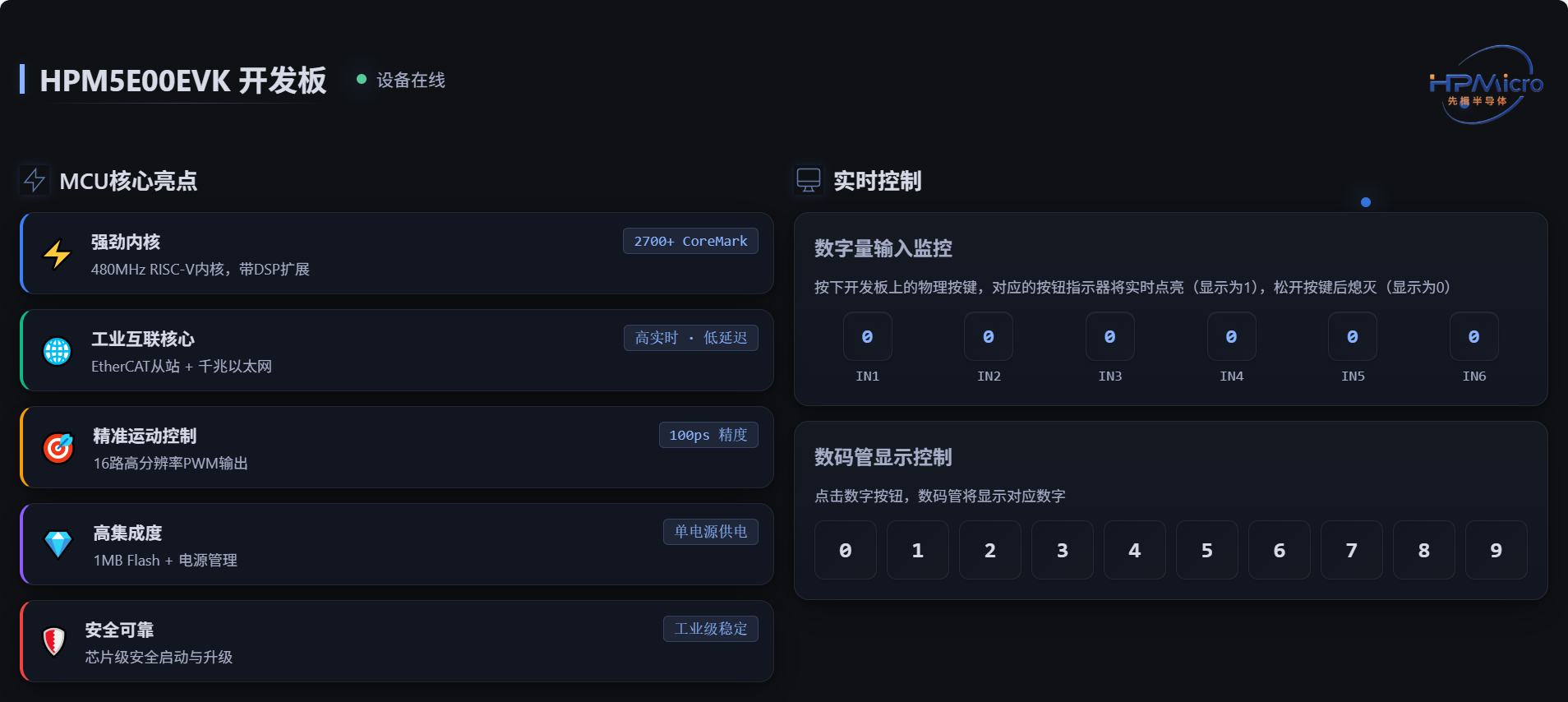

20.5.2. Web界面功能
设备状态显示
左上角显示”HPM5E00EVK 开发板”和在线状态
在线时状态指示灯为绿色并闪烁
MCU核心亮点展示
显示5个特性卡片:强劲内核、工业互联核心、精准运动控制、高集成度、安全可靠
悬停时有扫描线动画效果
数字量输入监控
实时显示6路按键状态(IN1-IN6)
按下开发板上的物理按键,对应的按钮指示器将实时点亮(显示为1)
松开按键后熄灭(显示为0)
更新周期:200ms
数码管显示控制
提供0-9共10个数字按钮
点击数字按钮,开发板上的数码管将显示对应数字
点击后按钮会高亮1秒
20.5.3. 串口输出
连接串口调试终端(115200, 8N1),可以看到:
Web Server Starting...
IP Address: 192.168.7.1
HTTP Server: http://192.168.7.1:8000
按键按下时会输出按键状态信息。
20.6. API接口
20.6.1. 1. 心跳检测
GET /api/heartbeat
Response: {"status": "ok", "uptime": 12345}
20.6.2. 2. 数字量输入状态
GET /api/di
Response: {"digitalInputs": 5} // 位掩码,bit0-bit5对应IN1-IN6
20.6.3. 3. EtherCAT数据
GET /api/ethercat/data
Response: {
"digitalInputs": 5,
"digitalOutputs": 0,
"syncPeriod": 0,
"syncMode": "FreeRun",
"slaveALStatus": "INIT"
}
20.6.4. 4. 数码管控制
POST /api/segment-display
Content-Type: application/json
Body: {"digit": 5} // 显示数字0-9
Response: {"status": "ok"}
20.7. 网络配置
设备IP地址: 192.168.7.1
子网掩码: 255.255.255.0
HTTP端口: 8000
DHCP服务器: 自动为PC分配192.168.7.2-192.168.7.254的IP地址
DNS服务器: 内置DNS服务器,解析所有域名到192.168.7.1
20.8. 故障排除
20.8.1. PC无法获取IP地址
检查USB连接是否正常
在设备管理器中查看是否有RNDIS设备
手动设置PC网卡IP为192.168.7.2,子网掩码255.255.255.0
20.8.2. 无法访问Web界面
确认设备IP为192.168.7.1
检查防火墙设置
尝试使用
ping 192.168.7.1测试连通性
20.9. 注意事项
代码运行过程中，电脑处于断网状态，因为此时RNDIS 虚拟网卡成为默认网关。如果想要恢复上网功能，需要断开USB连接。
